JS QBZQ-800型 波浪边皮带清扫器
一、技术参数
1、额定功率：0.8kw；
2、额定电流：1.98A；
3、额定电压：380V；
4、振动机构：垂直定向振动；
5、激振力：700-240kgf,8级可调，出厂位置设置在***；
6、温升：80℃；
7、绝缘等级：B级
二、安装前准备
1、电源：必须具备“缺相和漏电及过载”等保护功能，并与本机功率相匹配；电源可与输送机滚筒电源相并联，亦可单独另外设置。
2、安装板准备 取5#或6#角钢两根，长度与欲安装部位机架外宽尺寸相等；在每根中分处打两个孔，孔径尺寸为16mm，孔距为753mm；并作防锈处理。

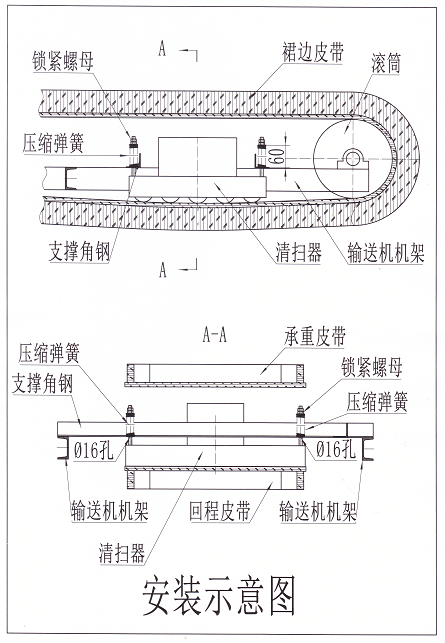

三、安装方法（参见《安装示意图》）
1、确定安装位置；
2、打开包装箱，取出清扫器。将四个“螺杆”上的“锁紧螺母”、“压缩弹簧”及“弹簧座”依次取下。
3、将清扫器放在选定的安装位置，使十个“压辊”的轴向方向与皮带运行方向垂直，并调整到中间位置。
4、将准备好的两根“安装板”依据两个孔，套在相应的螺栓杆上，其两端担在输送机机架上。
5、依次分别将“弹簧座”-“压缩弹簧”-“弹簧座”-“锁紧螺母”一个安装在四个“螺杆”上。
6、分别调整“锁紧螺母”使四个弹簧受到压缩，调整后两个“弹簧座”的尺寸在60mm左右（如图所示），须保证四个弹簧的压缩量相等。
7、观察5排“压辊”与皮带接触情况，以充分接触、无悬空为宜。
8、将后四个螺母旋上，并可靠锁紧。
9、将“安装板”与输送机机架可靠固定（焊接或卡子卡紧）后，即可开机试车。
10、若机架与回程皮带的距离太大，调整时不能保证弹簧的合理压缩量，应将“安装板”截短机架内宽尺寸，安放机架内，调整后焊接牢固。
